มีมาตรฐานสากลเทียบเท่ากับสลักเกลียวของ UNC American Hex หรือไม่?

มีมาตรฐานสากลเทียบเท่ากับสลักเกลียวของ UNC American Hex หรือไม่?

เป็นซัพพลายเออร์ของUNC American Hex Boltฉันมักจะพบการสอบถามจากลูกค้าทั่วโลกเกี่ยวกับการมีอยู่ของมาตรฐานสากลเทียบเท่ากับ UNC (รวมกันที่หยาบของชาติ) คำถามนี้ไม่เพียง แต่เกี่ยวข้องกับผู้ที่อยู่ในภาควิศวกรรมและการผลิตเท่านั้น แต่ยังรวมถึงผู้เชี่ยวชาญด้านการจัดซื้อที่มองหาทางเลือกอื่น ในโพสต์บล็อกนี้ฉันจะเจาะลึกหัวข้อและให้ข้อมูลเชิงลึกตามประสบการณ์ในอุตสาหกรรมของฉัน

เข้าใจสลักเกลียวของ UNC American Hex

UNC American Hex Bolts เป็นตัวยึดชนิดหนึ่งที่ใช้กันทั่วไปในสหรัฐอเมริกาและประเทศอื่น ๆ ที่เป็นไปตามมาตรฐาน American National Standards Institute (ANSI) และ Society of Automotive Engineers (SAE) มาตรฐาน สลักเกลียวเหล่านี้มีลักษณะเป็นหัวหกเหลี่ยมของพวกเขาซึ่งช่วยให้ง่ายขึ้นและคลายโดยใช้ประแจ ซีรี่ส์เธรด UNC มีระดับเสียงและเส้นผ่านศูนย์กลางเฉพาะซึ่งออกแบบมาเพื่อให้การเชื่อมต่อที่ปลอดภัยและเชื่อถือได้ในแอปพลิเคชันต่างๆ

ระบบเธรด UNC ขึ้นอยู่กับชุดของขนาดมาตรฐานโดยพบมากที่สุดคือ 1/4 ", 5/16", 3/8 ", 7/16", 1/2 ", 9/16", 5/8 ", 3/4", 7/8 "และ 1" แต่ละขนาดมีระยะห่างที่สอดคล้องกันซึ่งเป็นระยะห่างระหว่างเธรดที่อยู่ติดกัน ตัวอย่างเช่นสลักเกลียว 1/4 "-20 UNC มีเส้นผ่านศูนย์กลาง 1/4" และ 20 เธรดต่อนิ้ว

มาตรฐานสากลและเทียบเท่า

ในขณะที่ UNC American Hex Bolt ถูกนำมาใช้กันอย่างแพร่หลายในสหรัฐอเมริกา แต่ก็มีมาตรฐานสากลหลายอย่างที่เสนอผลิตภัณฑ์ที่คล้ายกัน มาตรฐานเหล่านี้ได้รับการพัฒนาโดยองค์กรต่าง ๆ เช่นองค์กรระหว่างประเทศเพื่อมาตรฐาน (ISO), Deutsches Institut Für Normung (DIN) ในประเทศเยอรมนีและสถาบันมาตรฐานอังกฤษ (BSI)

มาตรฐาน ISO

ISO ได้พัฒนาชุดมาตรฐานที่ครอบคลุมสำหรับสลักเกลียวและตัวยึดอื่น ๆ ที่รู้จักกันในชื่อซีรีย์ ISO 898 มาตรฐานเหล่านี้ครอบคลุมแง่มุมต่าง ๆ ของการออกแบบสลักเกลียวรวมถึงขนาดคุณสมบัติเชิงกลและวิธีการทดสอบ ในขณะที่มาตรฐาน ISO ไม่ได้มีค่าเทียบเท่ากับชุดเธรด UNC แต่พวกเขาเสนอสลักเกลียวเมตริกที่สามารถใช้เป็นทางเลือกในแอพพลิเคชั่นจำนวนมาก

ตัวอย่างเช่นมาตรฐาน ISO 4014 และ ISO 4017 ระบุขนาดและคุณสมบัติเชิงกลของสลักเกลียวหัวหกเหลี่ยมและสกรูตามลำดับ สลักเกลียวเหล่านี้มีให้เลือกหลายขนาดและเกรดและสามารถใช้ในแอปพลิเคชันที่โดยทั่วไปแล้ว UNC American Hex Bolt จะใช้ อย่างไรก็ตามเป็นสิ่งสำคัญที่จะต้องทราบว่าระบบเธรดเมตริกที่ใช้โดย ISO นั้นแตกต่างจากระบบเธรด UNC ดังนั้นการพิจารณาที่เหมาะสมจะต้องได้รับความเข้ากันได้ของสลักเกลียวกับชิ้นส่วนผสมพันธุ์

จากมาตรฐาน

มาตรฐาน DIN มีการใช้กันอย่างแพร่หลายในยุโรปและส่วนอื่น ๆ ของโลกและพวกเขาเสนอจำนวนเทียบเท่ากับ Bolt hex American hex หนึ่งในมาตรฐาน DIN ที่ใช้กันมากที่สุดสำหรับสลักเกลียวหัวหกเหลี่ยมคือDIN933 Full Tooth External Hex Bolt- มาตรฐานนี้ระบุขนาดและคุณสมบัติเชิงกลของสลักเกลียวหัวหกเหลี่ยมแบบเกลียวเต็มซึ่งมีความคล้ายคลึงกันในการออกแบบกับสลักเกลียวของ UNC American Hex

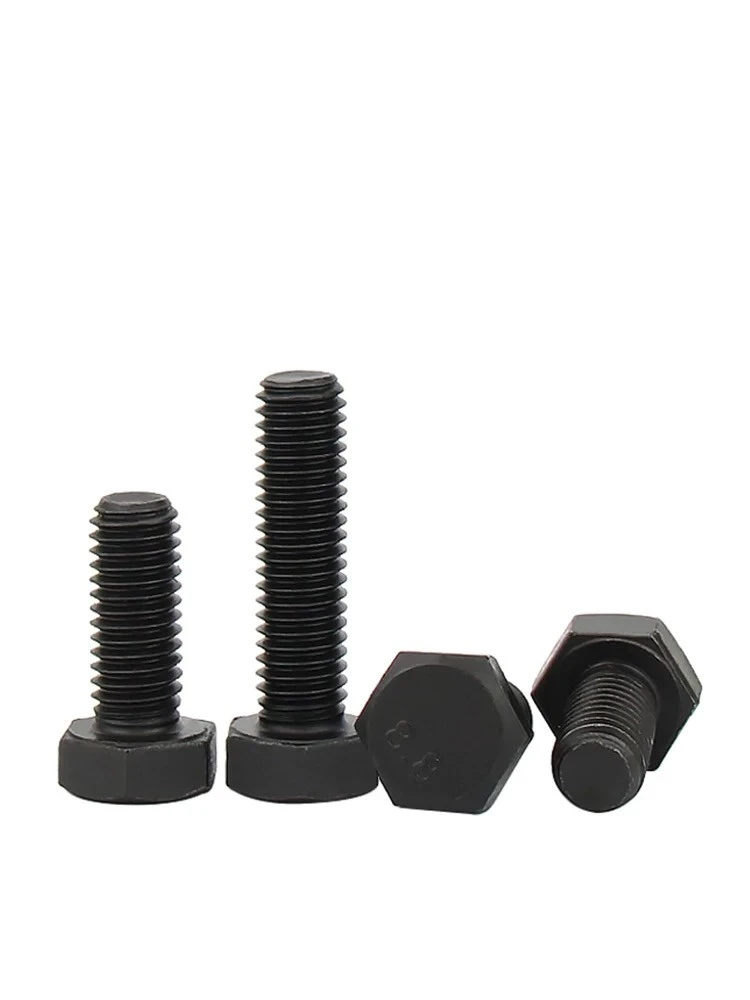

สลักเกลียว DIN933 มีให้เลือกหลายขนาดและเกรดรวมถึงเกรด 8.8 ยอดนิยม ที่8.8 Bolt HEX เกรดเป็นสลักเกลียวที่มีความแข็งแรงสูงซึ่งใช้กันทั่วไปในการใช้งานโครงสร้าง มันมีความต้านทานแรงดึงขั้นต่ำ 800 MPa และความแข็งแรงของผลผลิตขั้นต่ำ 640 MPa ทำให้เหมาะสำหรับใช้ในสภาพแวดล้อมที่ต้องการ

มาตรฐานอังกฤษ

สถาบันมาตรฐานอังกฤษ (BSI) ได้พัฒนาชุดมาตรฐานสำหรับสลักเกลียวและตัวยึดอื่น ๆ ที่รู้จักกันในชื่อซีรีย์ BS 4190 มาตรฐานเหล่านี้คล้ายกับมาตรฐาน ISO และ DIN และพวกเขาเสนอสลักเกลียวศีรษะหกเหลี่ยมที่สามารถใช้เป็นทางเลือกใน UNC American Hex Bolt

ตัวอย่างเช่นมาตรฐาน BS 4190 ส่วนที่ 1 ระบุขนาดและคุณสมบัติเชิงกลของสลักเกลียวหัวหกเหลี่ยมและสกรู สลักเกลียวเหล่านี้มีให้เลือกหลายขนาดและเกรดและสามารถใช้ในแอปพลิเคชันที่โดยทั่วไปแล้ว UNC American Hex Bolt จะใช้ อย่างไรก็ตามเช่นเดียวกับมาตรฐาน ISO และ DIN มาตรฐานของอังกฤษใช้ระบบเธรดที่แตกต่างกันดังนั้นการพิจารณาที่เหมาะสมจะต้องได้รับความเข้ากันได้ของสลักเกลียวกับชิ้นส่วนผสมพันธุ์

ข้อพิจารณาเมื่อเลือกทางเลือก

เมื่อเลือกทางเลือกให้กับ UNC American Hex Bolt มีหลายปัจจัยที่ต้องพิจารณา ปัจจัยเหล่านี้รวมถึง:

• ความเข้ากันได้ของเธรด: ดังที่ได้กล่าวไว้ก่อนหน้านี้ระบบเธรดที่ใช้ตามมาตรฐานสากลนั้นแตกต่างจากระบบเธรด UNC ดังนั้นจึงเป็นเรื่องสำคัญที่จะต้องตรวจสอบให้แน่ใจว่าสลักเกลียวทางเลือกมีระดับเสียงและเส้นผ่านศูนย์กลางที่เข้ากันได้กับชิ้นส่วนการผสมพันธุ์
• คุณสมบัติเชิงกล: คุณสมบัติเชิงกลของสลักเกลียวทางเลือกเช่นความต้านทานแรงดึงและความแข็งแรงของผลผลิตควรเทียบเคียงได้กับสลักเกลียวของ UNC American Hex สิ่งนี้จะช่วยให้มั่นใจได้ว่าสลักเกลียวสามารถทนต่อความเครียดและโหลดในระดับเดียวกันในแอปพลิเคชัน
• ข้อกำหนดของแอปพลิเคชัน: ข้อกำหนดเฉพาะของแอปพลิเคชันเช่นสภาพแวดล้อมการทำงานประเภทของโหลดและความถี่ในการใช้งานควรนำมาพิจารณาด้วย ตัวอย่างเช่นหากแอปพลิเคชันต้องการสลักเกลียวที่มีความแข็งแรงสูงแล้วสลักเกลียวเกรด 8.8 อาจจะเหมาะสมกว่าสลักเกลียวเกรดต่ำกว่า
• ค่าใช้จ่าย: ควรพิจารณาค่าใช้จ่ายของสลักเกลียวทางเลือกโดยเฉพาะอย่างยิ่งหากแอปพลิเคชันต้องการสลักเกลียวจำนวนมาก ในบางกรณีมาตรฐานสากลอาจเสนอโซลูชันที่คุ้มค่ากว่า Bolt Hex American UNM American

บทสรุป

โดยสรุปในขณะที่ไม่มีมาตรฐานสากลที่แน่นอนเทียบเท่ากับ UNC American Hex Bolt แต่ก็มีหลายทางเลือกที่สามารถใช้ในแอปพลิเคชันหลายอย่าง มาตรฐาน ISO, DIN และ British นำเสนอสลักเกลียวหัวหกเหลี่ยมที่มีความคล้ายคลึงกันในการออกแบบและการแสดงกับ UNC American Hex Bolt อย่างไรก็ตามมันเป็นสิ่งสำคัญที่จะต้องพิจารณาความเข้ากันได้ของเธรดคุณสมบัติเชิงกลข้อกำหนดของแอปพลิเคชันและค่าใช้จ่ายเมื่อเลือกทางเลือก

เป็นซัพพลายเออร์ของUNC American Hex Boltฉันมุ่งมั่นที่จะให้บริการลูกค้าที่มีคุณภาพสูงสุดและบริการที่ดีที่สุดเท่าที่จะเป็นไปได้ หากคุณมีคำถามใด ๆ หรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับ UNC American Hex Bolts หรือทางเลือกของพวกเขาโปรดอย่าลังเลที่จะติดต่อฉัน ฉันยินดีที่จะช่วยเหลือคุณในการหาทางออกที่เหมาะสมสำหรับแอปพลิเคชันของคุณ

การอ้างอิง

• สถาบันมาตรฐานแห่งชาติอเมริกัน (ANSI)
• สมาคมวิศวกรยานยนต์ (SAE)
• องค์การระหว่างประเทศเพื่อมาตรฐาน (ISO)
• สถาบันมาตรฐานเยอรมัน (DIN)
• สถาบันมาตรฐานอังกฤษ (BSI)
